Cara Konfigurasi Vlan Trunking di Cisco
Packet Tracer
A. Pendahuluan
Pada pembahasan kali ini..saya akan
memberikan tutorial lagi, yaoiyu cara konfigurasi vlan trunking di cisco packet
tracer, langsung saja di baca dan dipahami, semoga bisa langsung dipraktekkan
oleh anda sekalian dan tidak hanya dibaca.
B. Pengertian
Vlan merupakan
kependekan dari ( vitual local area network ),
teknologi yang dapat merubah satu perangkat switch cisco menjadi beberapa
jaringan, vlan trunking merupakan suatu mede teknologi yang dapat menghubungkan
jaringna vlan yang berupa gedung agar sesama
vlan dapat berkomunikasi meskipun berbeda gedung.
C. Maksud dan tujuan
Agar anda sekalian bisa mengkonfigurasi dan menerapkannya
di virtual maupun dikenyataan.
D. Hasil
yang diharapkan
Anda sekalian bisa mengetahui dan
mempraktekkan cara mengkonfigurasikan vlan trunking di cisco packet tracer baik
secara virtual maupun secara langsung dengan alatnya.
E. Alat
dan bahan
1.
aplikasi Cisco Packet Tracer
a. switch
b. PC
F.
Langkah kerja
Tanpa

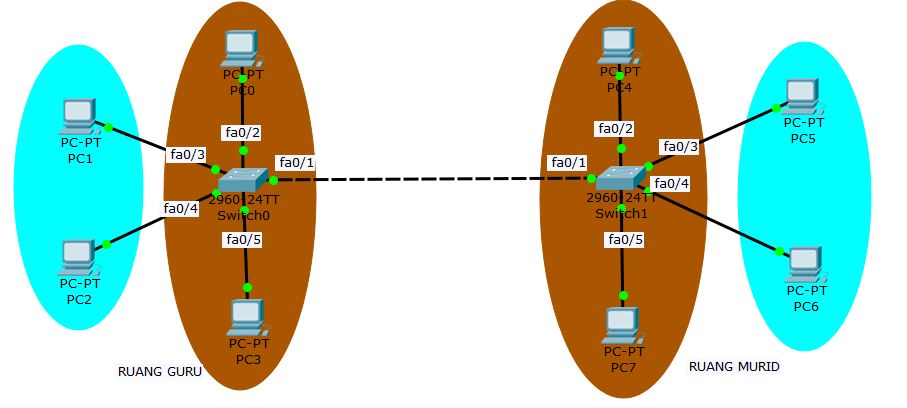

membuang waktu mari kita buat seperti pada gambar di atas
1.
Buka aplikasi cisco packet tracer di komputer
2.
Buat rancangannya sesuai dengan gambar diatas
3.
Mulai menyetting vlan
SETTING VLAN 10 (GURU)
Switch>en
Switch#conf
t
Switch(config)#vlan
10
Switch(config-vlan)#name
guru
Switch(config-if)#ex
Switch(config)#int
f0/1
Switch(config-if)#switchport
mode trunk
Switch(config-if)#int
f0/2
Switch(config-if)#switchport
mode access
Switch(config-if)#switchport
access vlan 10
Switch(config-if)#ex
Switch(config)#int
f0/3
Switch(config-if)#switchport
mode access
Switch(config-if)#switchport
access vlan 10
Switch(config-if)#ex
Switch(config)#int
f0/4
Switch(config-if)#switchport
mode access
Switch(config-if)#switchport
access vlan 10
Switch(config-if)#ex
Switch(config)#int
f0/5
Switch(config-if)#switchport
mode access
Switch(config-if)#switchport
access vlan 10
Switch(config-if)#ex
Switch(config)#do
wr
SETTING VLAN 20 (MURID)
Switch>en
Switch#conf
t
Switch(config)#vlan
20
Switch(config-vlan)#name
MURID
Switch(config-vlan)#ex
Switch(config)#int
f0/1
Switch(config-if)#switchport
mode trunk
Switch(config-if)#ex
Switch(config)#int
f0/2
Switch(config-if)#switchport
mode access
Switch(config-if)#switchport
access vlan 20
Switch(config-if)#ex
Switch(config)#int
f0/3
Switch(config-if)#switchport
mode access
Switch(config-if)#switchport
access vlan 20
Switch(config-if)#ex
Switch(config)#int
f0/4
Switch(config-if)#switchport
mode access
Switch(config-if)#switchport
access vlan 20
Switch(config-if)#ex
Switch(config)#int
f0/5
Switch(config-if)#switchport
mode access
Switch(config-if)#switchport
access vlan 20
Switch(config-if)#ex
Switch(config)#do
wr
4. Setelah menyeting Vlan masukan IP
address secara statik atau dhcp Jika secara statik tinggal pergi switch ke menu
config,pilih static lalu masukan IP yang diinginkanJika secara DHCP maka kalian
harus mengkonfigursikannya di menu CLI
5. setelah selesai mengkonfigurasi
lainnya uji koneksi dengan cara PING ke alamat IP yang tertera di PC
masing-masing.
G. Penutup
Terima kasih telah berkunjung dan membaca
materi, semoga materi mengenai konfigurasi Vlan trunking di Cisco
paket Tracer bisa bermanfaat di
kehidupan ini
Selamat Mencoba :)
